2、资料下载

 ATK-RM04 WIFI模块资料下载（免费下载）地址：http://www.openedv.com/posts/list/23184.htm

3、ATK-RM04 WIFI模块简介

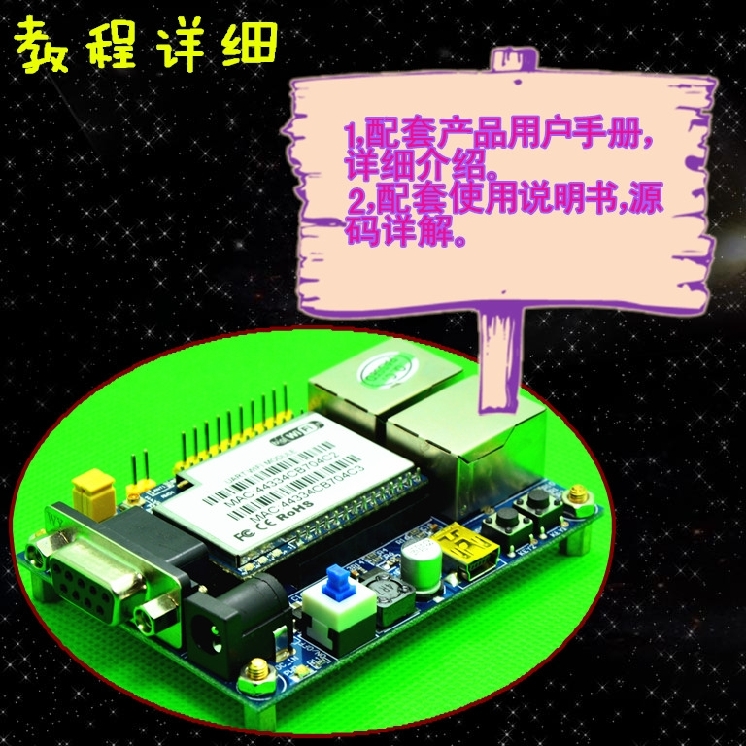

    ATK-RM04模块是ALIENTEK推出的一款高性能UART-ETH-WIFI（串口-以太网-无线网）模块，能为单片机网络（以太网/WIFI）数据传输提供简单快速的解决方案，另外，该模块也可以当作无线路由器使用。模块资源图如下图所示：

   从上图可以看出，ATK-RM04模块外观漂亮，结构紧凑，而且功能齐全、接口丰富，模块尺寸（不算天线部分）为76mm*56mm，并带有安装孔位，非常小巧，并且利于安装，可方便应用于各种产品设计。
 ALIENTEK ATK-RM04模块板载资源如下：

  ◆  1个RS232串口（母头）
  ◆  1个RS232与TTL串口选择端口
  ◆  1个WIFI IPX天线接口
  ◆  1个5V电源接口
  ◆  1个HLK-RM04 WIFI模块
  ◆  1个WPS/ES按键和GPIO引出接口
  ◆  1个LAN口（网口2）
  ◆  1个WLAN口（网口1）
  ◆  1个WPS/RST按键和ES/RST按键
  ◆  1个USB接口
  ◆  3个RM04工作指示灯
  ◆  1个电源开关
  ◆  1个电源指示灯（蓝色）
  ◆  1个电源输入接口

ATK-RM04模块采用高标准设计，特点包括：

• 板载RS232串口和TTL串口接口，方便与PC/工控机/单片机等设备连接；
• 板载2个网络接口（LAN和WLAN），使用方便；
• 引出所有RM04模块的IO口，并对ES/WPS两个控制信号做了兼容性设计，方便连接3.3V/5V单片机系统；
• 板载高效DCDC降压电路，转换效率高达90%，支持宽电压工作范围（6~16V）。
• 板载电源防反接保护和TVS电源保护，保护功能完善；
• 板载IPX天线接口，方便选择不同天线，满足不同场合需求；

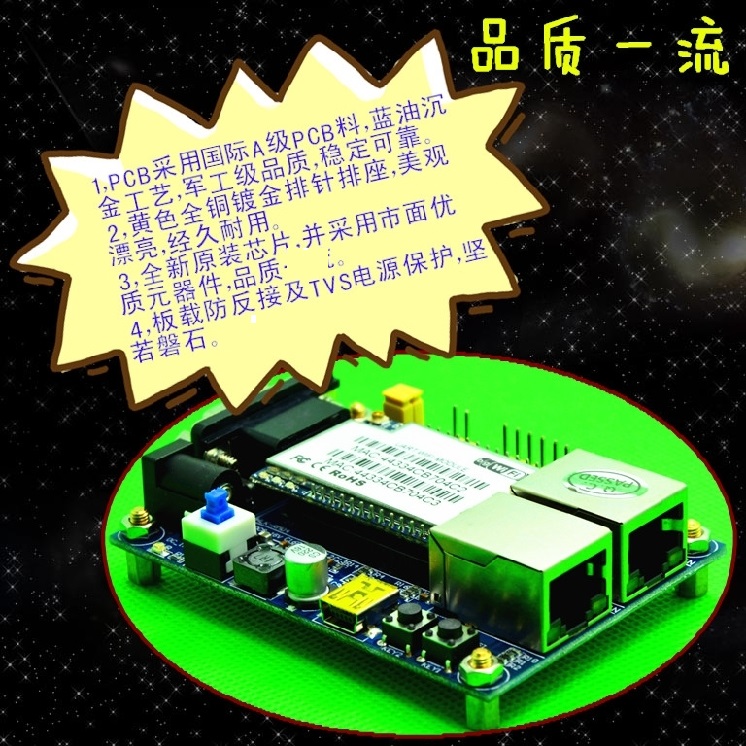

• 采用A类PCB料，沉金工艺加工，稳定可靠；
• 采用全新元器件加工，纯铜镀金排针，坚固耐用；
• 人性化设计，各个接口都有丝印标注，使用起来一目了然；
• 接口位置设计安排合理，方便顺手。
• PCB尺寸为76mm*56mm，并带有安装孔位，小巧精致；

4、ATK-RM04 WIFI模块详细参数

    ATK-RM04是ALIENTEK推出的一款高性能UART-ETH-WIFI（串口-以太网-无线网）模块。ATK- RM04模块板载Hi-Link公司的HLK-RM04模块，该模块通过FCC，CE认证，可直接用于产品销往欧美地区。
    ATK-RM04模块采用串口（RS232/LVTTL）与MCU（或其他串口设备）通信，内置TCP/IP协议栈，能够实现用户串口、以太网、无线网（WIFI）3个接口之间的转换。通过ATK-RM04模块，传统的串口设备在不需要更改任何配置的情况下，即可通过网络（有线/WIFI）传输自己的数据，为用户的串口设备通过网络传输数据提供完整快速的解决方案，如图1.1所示：

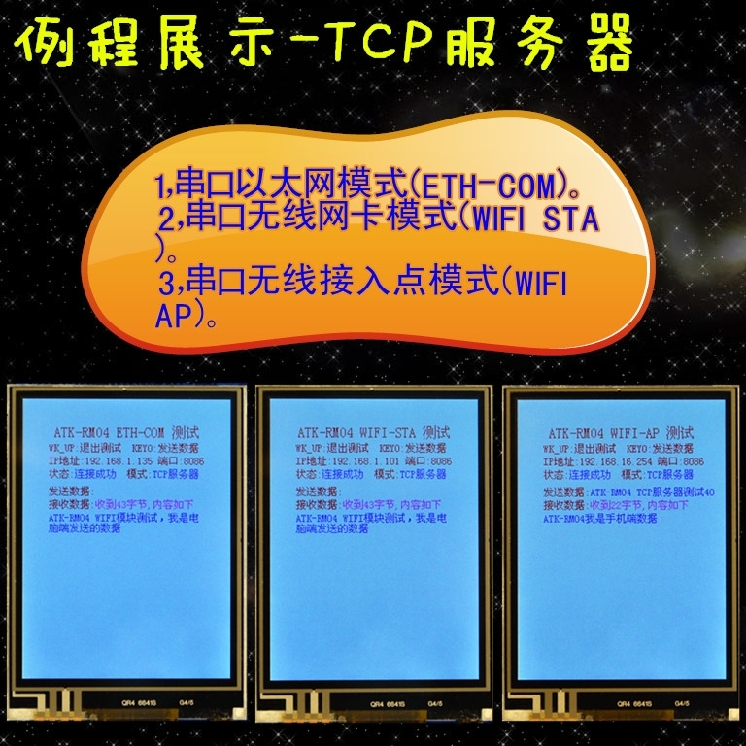

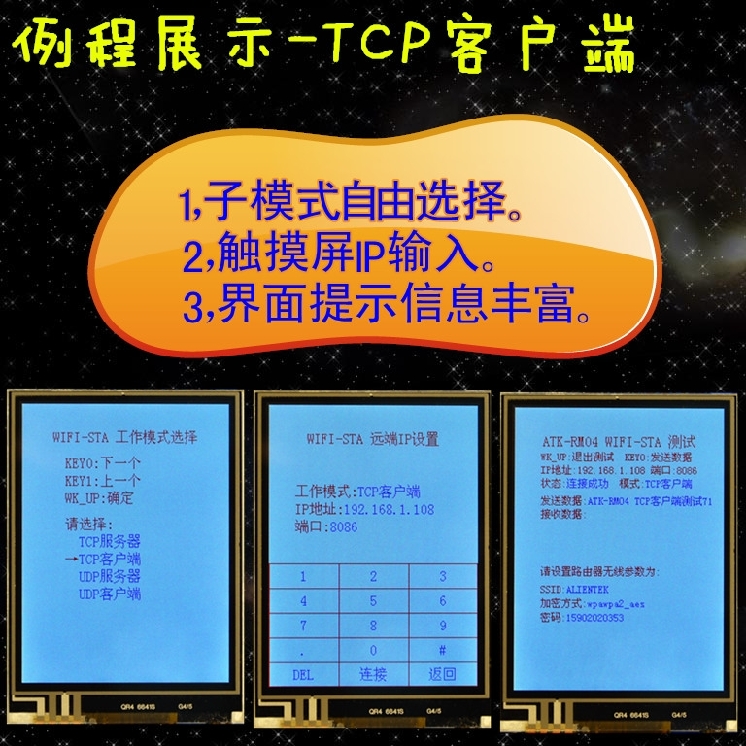

    ATK-RM04模块支持RS232串口和LVTTL串口，支持DC6V~16V宽电压工作范围，支持串口转以太网、串口转WIFI STA、串口转WIFI AP等连接形式，从而快速构建串口-网络数据传输方案，方便你的设备使用互联网传输数据。同时，ATK-RM04还带有路由器功能，可以当成一个路由器使用（相当于：1个WAN口，1个LAN口的WIFI无线路由器）。

ATK-SIM900A模块的详细参数见表1.1、表1.2和表1.3：

5、ATK-RM04 WIFI模块照片
